[cs] PNG와 구성요소

PNG 란?

PNG(Portable Network Graphics)는 웹 그래픽이나 로고, 아이콘 등과 같이 투명한 배경이나 반투명 효과가 필요한 이미지에 주로 사용되는, 무손실 압축을 지원하며 이미지 품질 저하 없이 파일을 저장할 수 있는 이미지 파일 형식 중 하나이다.



특징

항목	설명
압축 방식	무손실 압축 (zlib/DEFLATE)
색상 지원	Grayscale, Truecolor(RGB), Indexed color, 알파 채널(투명도)
투명도 지원	알파 채널 또는 색상 키(transparent color)
특허 문제	없음 (자유롭게 사용 가능)
애니메이션 지원	기본 PNG는 지원하지 않으며, APNG 확장 사용 시 가능
용도	아이콘, 로고, 텍스트 이미지, 투명 배경 이미지 등

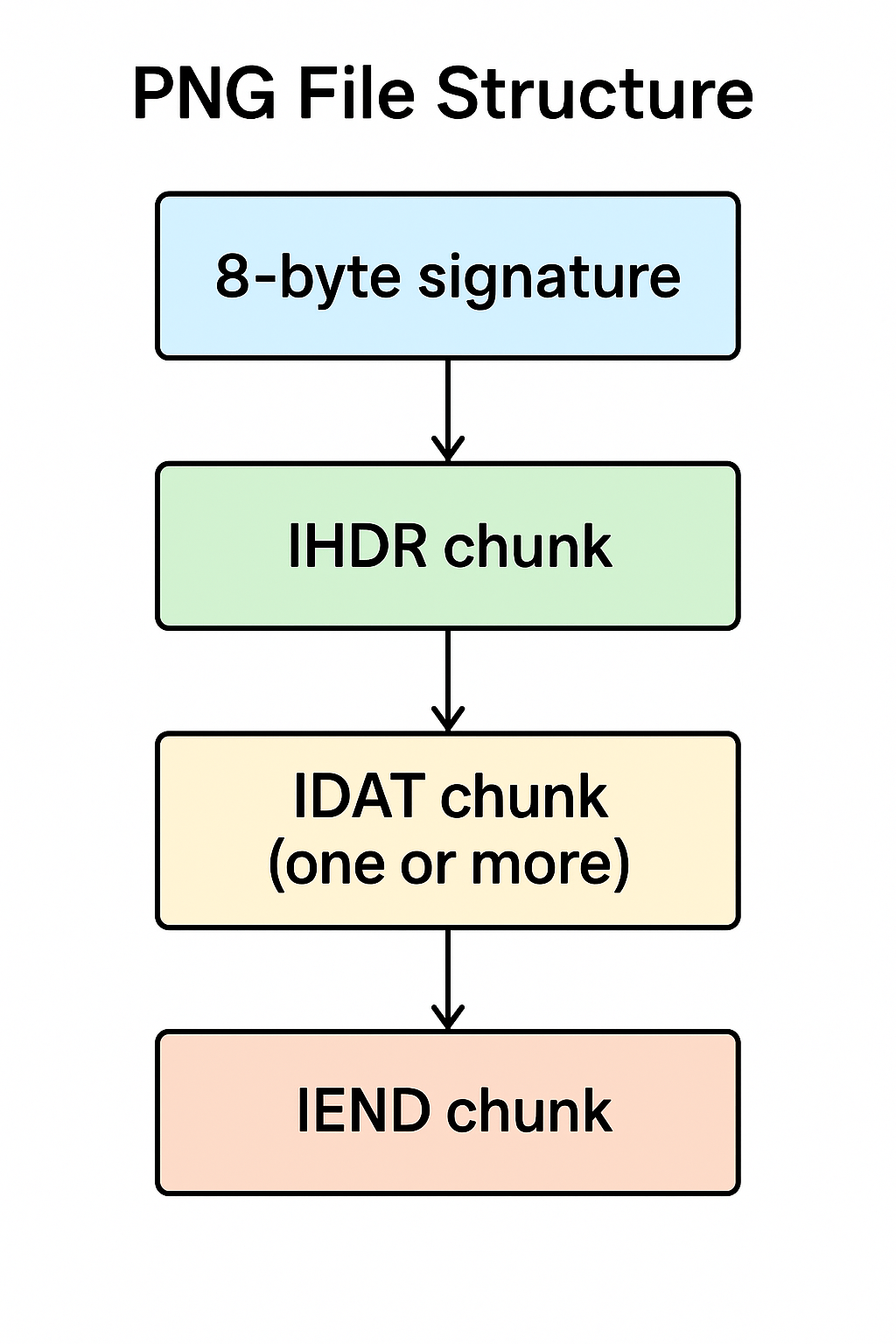

PNG 파일 구조



PNG 파일은 8바이트 시그니처와 chunk들의 연속으로 구성된다.

PNG는 아래와 같은 블록 기반 구조를 가진다.

[ PNG Signature (8 bytes) ]
[ IHDR Chunk ]
[ IDAT Chunk(s) ]
[ IEND Chunk ]

그리고 각 블록은 'chunk(청크)' 라는 단위로 구성되어 있다.



PNG Signature

PNG 파일의 가장 첫 8 바이트

모든 PNG 파일은 고정된 시그니처로 시작되며, 파일 형식을 식별하는 데 사용된다.

137, 80, 78, 71, 13, 10, 26, 10 (10진수 표현)
89 50 4E 47 0D 0A 1A 0A (16진수 표현)



청크(Chunk)의 구조

Length (4 bytes) // Data 필드의 길이
Type   (4 bytes) // 청크 이름(ASCII)
Data   (n bytes) // 실제 데이터
CRC    (4 bytes) // Type + Data에 대한 CRC-32 체크섬



주요 청크(Chunk) 설명

청크	필수 여부	설명
IHDR	O	이미지의 기본 정보 (폭, 높이, 색상 등)
PLTE	X	팔레트 정보 (Indexed color에서 사용)
IDAT	O	이미지의 압축된 픽셀 데이터 (여러 개 가능)
IEND	O	파일의 끝을 나타냄
tEXt/zTXt/iTXt	X	텍스트 정보 (주석)
gAMA/sRGB	X	감마 및 색공간 정보



IHDR 청크 상세 구조

IHDR은 PNG에서 가장 먼저 등장하는 청크로, 이미지에 대한 메타 정보를 담는다.

Data의 길이는 항상 13바이트이며, 다음과 같은 필드로 구성된다.

필드	크기	설명
Width	4 bytes	이미지 너비 (픽셀 단위)
Height	4 bytes	이미지 높이
Bit depth	1 bytes	픽셀당 비트 수 (1, 2, 4, 8, 16 중 하나)
**Color type	1 bytes	색상 형식 (0=그레이스케일, 2=RGB, 3=Indexed, 4=Gray+Alpha, 6=RGBA)
Compression	1 bytes	압축 방법 (항상 0 - zlib/DEFLATE)
Filter	1 bytes	필터 방법 (항상 0)
Interlace	1 bytes	인터레이스 방식 (0=없음, 1=Adam7 사용)



이미지 데이터와 IDAT 청크

이미지의 실질적인 픽셀 정보는 IDAT 청크에 저장된다.

• IDAT는 Image DATa 라는 의미
• 실제 이미지의 픽셀 정보가 저장되는 곳
• 한 개 이상 존재할 수 있고, 연결되어 하나의 스트림처럼 해석된다.

이미지 데이터는 스캔라인 단위로 구성된다.

• PNG는 위에서 아래로 한 줄씩 처리하고, 각 줄을 스캔라인(scanline)이라고 부른다.
• 각 스캔 라인 구성은  [필터 바이트 (1 byte)] + [픽셀 데이터들] 이런 형태
  • 예시 : 한 줄이 99999 라면?
    • 필터 바이트 : 0 (기본 필터)
    • 픽셀 데이터 : [255, 255, 255, 255, 255] (9 → (9/9)*255 = 255)
    • 최종 라인 데이터 : [0, 255, 255, 255, 255, 255]

필터(Filter): 압축 효율을 높이기 위한 PNG 전처리 기술

• PNG는 각 줄마다 필터 타입을 선택할 수 있다. (0 ~ 4)
• 목적: 인접 픽셀/줄과의 차이를 이용해 데이터 중복도를 높임 -> 압축 효율 향상
• 가장 일반적인 필터 : 0 (None) -> 원본 그대로 저장

필터가 적용된 모든 스캔라인은 **zlib/deflate로 압축됨

• PNG는 IDAT에 픽셀 데이터를 압축된 상태로 저장
• 압축 방식 : zlib 포맷 + 내부 deflate 알고리즘
• 모든 스캔라인을 하나로 합쳐 zlib로 압축하고 IDAT 청크에 삽입!



IEND 청크

PNG 파일의 종료를 나타내는 청크. 데이터가 없으며 항상 길이가 0이다.



PNG 생성 과정

1. PNG Signature 작성
2. IHDR 청크 작성
3. 픽셀 데이터를 스캔라인 단위로 구성 (각 줄 시작에 **필터 바이트(0), 그 뒤에 픽셀 값 배열)
4. 전체 스캔 라인을 zlib 방식으로 압축
5. IDAT 청크 작성
6. IEND 청크 작성
7. 각 청크에 CRC-32 체크섬 계산
8. 최종 PNG 파일 조립



---

CRC32

오류 검증용 체크섬

• 각 chunk 뒤에는 CRC32라고 하는 숫자가 붙는데, chunk가 깨지거나 손상됐는지 확인하는 용도이다.
• 이걸 넣지 않으면 PNG 뷰어가 잘못된 PNG라고 거부하게 된다.

PNG의 Color Type

color type	값	색 구성	알파 지원	설명
0	Grayscale	1 채널 (회색조)	없음	흑백 또는 회색 이미지 (예: 흑백 사진)
2	Truecolor (RGB)	3 채널 (R, G, B)	없음	일반적인 컬러 이미지
3	Indexed Color	1 바이트 (팔레트 인덱스)	없음	팔레트를 참조하는 방식 (256색 이하)
4	Grayscale + Alpha	2 채널 (Gray, Alpha)	있음	투명도 포함된 회색조
6	Truecolor + Alpha	4 채널 (R, G, B, A)	있음	투명도를 포함한 일반 컬러 이미지 (PNG에서 가장 일반적)

• Grayscale
  • 픽셀당 1바이트 (8-but gray)
  • 0 = 검정, 255 = 흰색
• Truecolor
  • 픽셀당 3바이트 (R, G, B)
  • [255, 0, 0] = 빨간색
• RGBA
  • 픽셀당 4바이트 (R, G, B, A)
  • [0, 255, 0, 128] = 반투명 초록



zlib deflate 압축

zlib deflate 는 PNG 이미지 데이터 (IDAT 청크)에 사용되는 압축 알고리즘이다.

무손실 압축 방식으로, 이미지 품질 손상없이 용량을 줄일 수 있다.

PNG 파일은 내부 이미지 데이터를 zlib 포맷으로 압축해서 저장하고, 브라우저나 뷰어가 이를 해제해서 보여준다.

zlib는 압축 데이터 포맷을 정의한 컨테이너 포맷이며, 그 안에서 실제 압축 알고리즘으로는 DEFLATE를 사용한다.

// 구조
[zlib 헤더] + [deflate로 압축된 데이터] + [ADLER32 체크섬]

PNG에서 zlib deflate 압축을 쓰는 이유

• 무손실 : 이미지 품질을 완전히 유지함
• 효율적 : 텍스트, 이미지 등에서 중복 패턴을 잘 찾아냄
• 라이센스 없음 : 자유롭게 사용 가능
• 빠름 : 압축/해제 속도가 비교적 빠름
• 표준화된 압축



DEFLATE ?

DEFLATE는 다음 두가지 알고리즘을 조합한 무손실 압축 알고리즘이다.

• LZ77 : 반복되는 문자열을 참조(백 포인터)로 바꿈
• 허프만 코딩 : 자주 등장하는 바이트를 짧은 비트로, 드문 바이트는 긴 비트로 인코딩

Filter Byte

PNG는 무손실 압축 포맷이므로 zlib(Deflate)알고리즘으로 압축을 하는데, 이미지 원시 데이터는 일반적으로 중복이 적고 변화가 많아 압축 효율이 낮을 수 있다.

PNG는 필터링 -> 압축 구조를 취함으로써, 각 스캔라인의 데이터를 다음과 같이 전처리한다.

• 이웃 픽셀(좌/상)의 값을 참고하여 변화량(차이값)을 기록
• 변화량은 원본보다 중복이 많고 압축에 유리

즉, 필터 바이트는 이 줄은 어떤 필터를 썼다. 라는 것을 알리기 위한 용도로 압축 전 원시 데이터의 맨앞에 필터바이트 1개가 반드시 포함되어야 한다. 그 중 가장 간단한 필터는 0(None)으로, 원시 데이터를 그대로 사용하게 된다.
